Анализ уязвимости танка М1А1/А2
в ходе применения в Ираке в 2003 году
Вторая Иракская война выявила слабые места американских танков М1А1 "Абрамс" и окончательно развеяла миф о его неуязвимости, тщательно насаждавшийся в течение последнего десятилетия.
Лобовая броня башни и корпуса «Абрамса» все еще обеспечивают хорошую защиту от противотанковых средств находившихся на вооружении Иракской армии. Однако бортовая и кормовая проекции остаются уязвимыми даже для гранатометов, разработанных в 60-е годы прошлого века. Также были зарегистрированы случаи вывода из строя танков огнем со стороны кормы как 25-мм пушек «своих» БМП «Бредли», так и 30-мм пушек БМП-2. Не является секретом и то, что не укладываясь в отведенные весовые ограничения американские конструкторы вынуждены были пожертвовать бронированием бортов корпуса, который обеспечивает защиту от бронебойных снарядов 30-мм пушки только при курсовом угле +- 30 градусов, где установлены бортовые экраны толщиной 70 мм. Остальные участки борта из себя 5 мм мягкой стали, за которой идет 30 мм броневой стали корпуса. Такая преграда поражается пушками 30 мм пушками БМП-2 с 2000 м (при использовании бронебойных подкалиберных снарядов), при использовании обычных бронебойных снарядов эта дистанция несколько ниже.
По данным зарубежных специалистов реактивные гранаты ПГ-7В п с вероятностью 55% поражают «Абрамс» в борт башни и борт корпуса над катками. С вероятность 70% - в крышу башни.
Выяснилось также, что "Абрамсы" в полевых условиях "сжигают" больше горючего, чем им положено по норме. Были трудности с доставкой запчастей для вышедших из строя машин, в результате чего многие поврежденные танки неудовалось отремонтировать и они были разобраны на запасные части для ремонта своих более удачливых собратьев.
По информации официальных источников на основе действий 3-й Механизированной дивизиии США можно сделать следующие выводы о уязвимости танка «Абрамс»:
-Ракет «Корнет» в Ираке не обнаружено
-Верх, бока, и тыловая броня восприимчивы к поражению.
-Зарегистрированные случаи, где 30 мм бронебойные снаряды пробивали танк с тыла.
-Левая и правая сторона бортовых экранов, пробивается РПГ.
-Косметические повреждения при поражении противопехотными выстрелами к РПГ.
-Не отмечено случаев, поражения танков противотанковыми минами (в отличии от 1991 года).
-Вышибные панели на башне работали штатно, зарегистрированные случаи попадания в боеукладку к гибели экипажа не приводили.
-Двигатель продемонстрировал низкую надежность и крайне высокую пажароопасность.
-Для полного поражения танка достаточно 1 термитной гранаты (внутрь), 2 ракет «Майверик» или выстрела БПС (в область боеуклдки)
-Для вывода танка из строя достаточно от одного выстрела РПГ по боковым частям корпуса.
Поврежденный танк М1А1, который был уничтожен другим американским танком, чтобы не допустить его захвата противником.
Поврежденный танк М1А1, который был уничтожен авиацией, чтобы не допустить его захвата противником.
На многих уничтоженных «Абрамсах», пораженных огнем ручных противотанковых гранатометов типа РПГ-7 в борт, противокумулятивные экраны пробивались даже гранатами ПГ-7В (это один из наиболее старых типов гранат для РПГ-7), и ее кумулятивной струи было достаточно, чтобы после экрана пробить и бортовую броню.
огонь РПГ
Пробитые противокумулятивных экранов и борта корпуса, поражен гидравлический резервуар.
Пробитые противокумулятивных экранов и борта корпуса, поражен гидравлический резервуар.
Имелись случаи безвозвратных потерь из-за воспламенения вспомогательных силовых установок (ВСУ) и/или воспламенения емкостей с запасами ГСМ, которые попадали в моторно-трансмиссионное отделение и тем самым воспламеняли двигатель. Так сгорел один «Абрамс» («из-за вторичного эффекта»), который был обстрелян из 12,7-мм пулемета ДШК. Пуля попала в левую заднюю часть башни, где как раз и расположена ВСУ, пробила ящик, вывела из строя установку, а горящее топливо и масло из нее устремились вниз, в МТО. Произошло возгорание силовой установки, которая полностью выгорела, танк восстановлению не подлежит. Кстати, о ВСУ танка «Абрамс».
Добавлено (2010-02-11, 7:43 Pm)
---------------------------------------------
Огнем среднего калибра была поражена вспомогательная силовая установка (снабжает танк электроэнергией, когда двигатель отключен) В результате этого загорелся и двигатель.
Огнем среднего калибра была поражена вспомогательная силовая установка
(снабжает танк электроэнергией, когда двигатель отключен) В результате этого загорелся и двигатель.

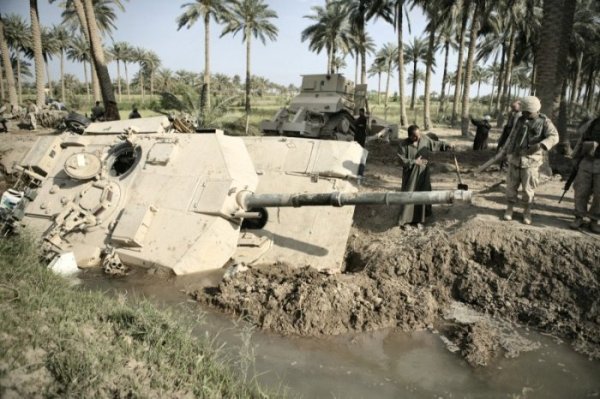

По материалам Автобронетанкового управления армии США (TACOM) и центра изучения опыта сухопутных войск США (CALL) 3-й Механизированной дивизией за 21 день проведения операции огнем противника или в результате дружественного огня было поражено всего 23 танка M1A1 «Абрамс» и БМП M2/M3 «Бредли». Пятнадцать из них (включая девять «Абрамсов» и шесть «Бредли») были поражены из РПГ-7. Один танк этой дивизии в результате обстрела из стрелкового оружия и, как следствие, неуверенных действий механика-водителя, упал с моста в реку Тигр, экипаж погиб.
После официального окончания операции «Свобода Ираку» потери бронетехники коалиции не только не уменьшились, а наоборот возросли. Главным врагом для танков и БМП сейчас являются противотанковые гранатометы и фугасы, которые устанавливают иракские партизаны, на маршрутах патрулирования американских войск.
Так, например, 27. 10. 2003 в 40 км от Багдада к северо-востоку от города Баллад была подорвана новейшая модификация танка «Абрамс» М1А2 SEP (System Enhanced Package) из состава 4-й Механизированной дивизии США. Танк подорвался на самодельном фугасе, который состоял из нескольких артиллерийских снарядов. В результате подрыва башня танка отлетела на 30 метров.
«Абрамс» М1А2 SEP из состава 3 батальона 67 танкового полка, форт Худ. Техас подорванный 27. 10. 2003.
«Абрамс» М1А2 SEP из состава 3 батальона 67 танкового полка, форт Худ. Техас подорванный 27. 10. 2003.
Также не подтвердили своей надежности топливные баки танка, расположенные в передней части танка с обоих сторон от механика-водителя, в обеих зарегистрированных случаях попадание в них приводило к уничтожению танка.

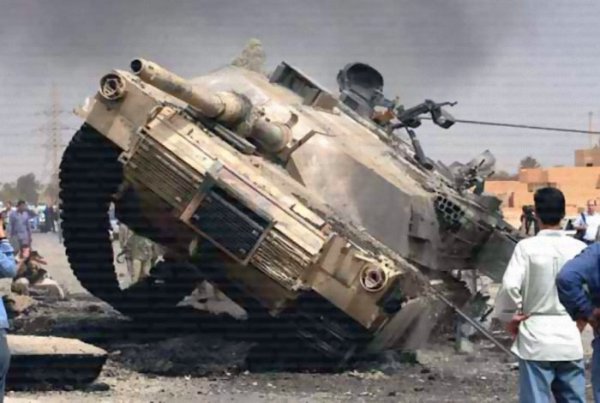

Танк М1А1 уничтоженный попаданием РПГ Танк М1А1 уничтоженный попаданием РПГ
Танк М1А1 уничтоженный попаданием РПГ в передний топливный бак.

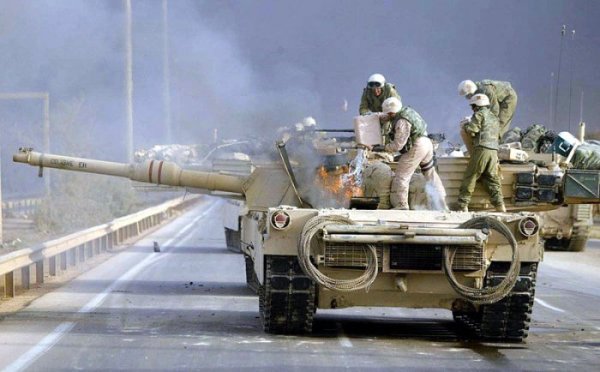

По показаниям очевидцев огонь велся с моста. На фотографии видно начала пожара правого топливного бака, которое в последствие привело к выгоранию всего танка.

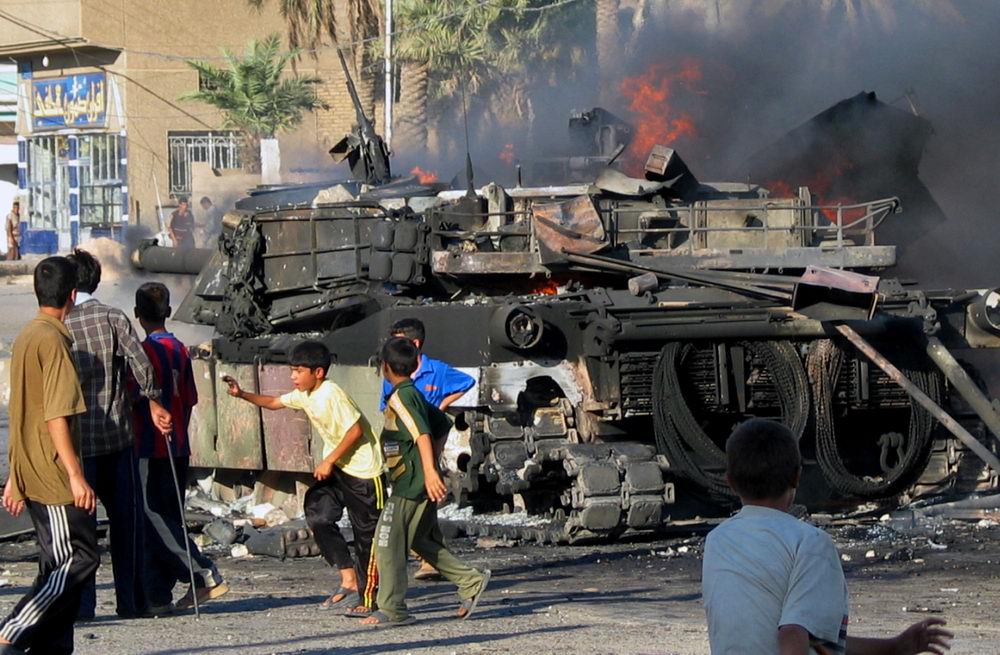

сгоревший «Абрамс» на улице Багдада.
Еще один сгоревший «Абрамс» на улице Багдада.

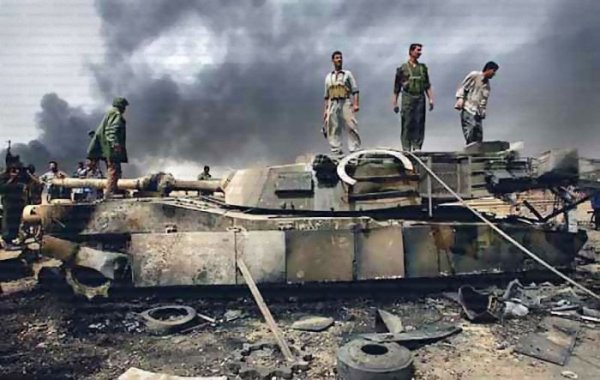

М1 «Абрамс» на складе уничтоженной американской военной техники
М1 «Абрамс» на складе уничтоженной американской военной техники.
Кроме проблем в результате огня противника танк M1A1 также показал низкую эксплуатационную надежность и очень большую пожароопасность.
На фото танк из состава национальной гвардии США (корпусной номер B3-1, B-1-185AR) который загорелся из-за нарушения правил техники безопасности при буксировке, в результате чего произошла детонация боекомплекта (фото справа).
Наличие большого количества сложных и склонных к отказу систем и подсистем приводило к тому, что многие машины просто не способны были выполнять поставленные задачи. К таким системам, по мнению американских экспертов, относятся система управления огнем, радиостанция и другие электронные системы, которые должны регулярно перепроверяться и выверяться после воздействия на них вибрации и сильных ударов во время боя.
Добавлено (2010-02-11, 7:44 Pm)
---------------------------------------------
.liveinternet.ru
от туда

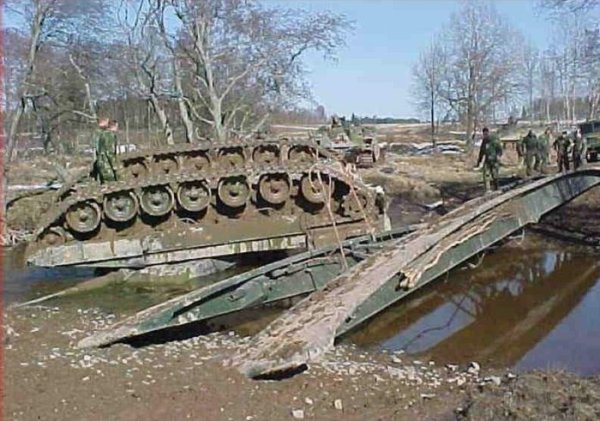

А если серьезно какой то маленький этот тазик. Что бы не утонуть под весом танка.
